Bultad säkring: Vad det är, hur det fungerar, installation och urvalsguide

A bultad säkringär ett tungt - Duty Skyddsanordning som används i stor utsträckning i medelstora och höga - spänningsfördelningssystem. Till skillnad från plug - i eller patronsäkringar, är bultade säkringar säkrade med bultar för att säkerställa fast elektrisk kontakt och mekanisk stabilitet. Detta gör dem idealiska för transformatorer, switchgear, transformatorstationer och andra krävande industriella miljöer. I den här guiden kommer vi att förklara vad en bultad säkring är, hur den fungerar, var den appliceras och hur du kan installera och välja rätt typ för ditt system korrekt.

1. Vad är en bultad säkring?

1.1 Definition och grundläggande anatomi

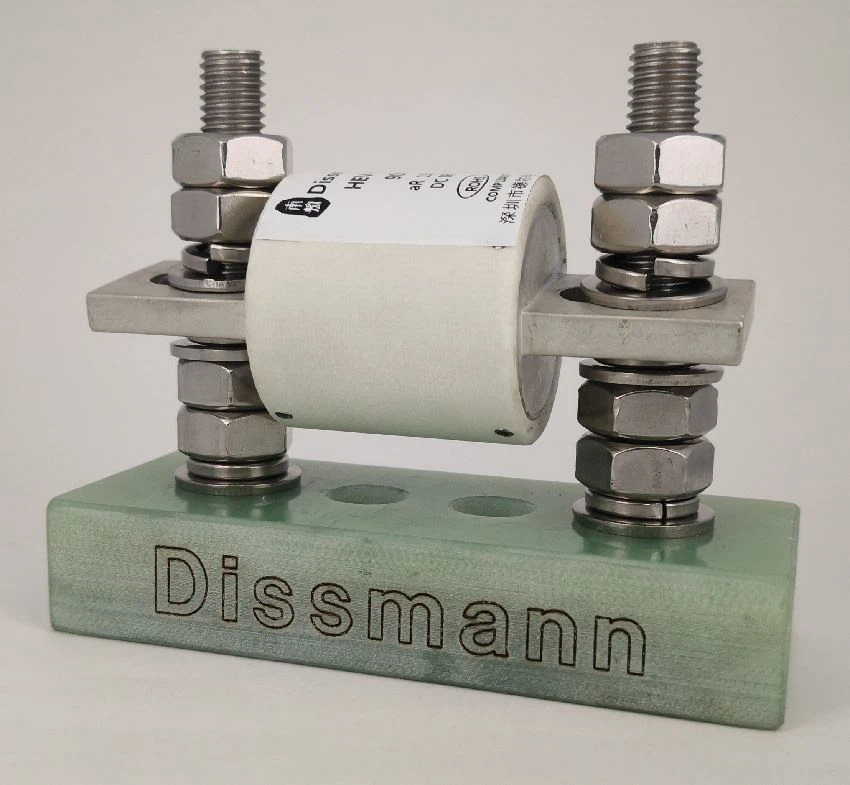

A bultad säkringär en typ av elektrisk säkring designad medbultade terminalerIstället för klipp - in eller plug - i anslutningar. Det består av flera väsentliga delar:

• Smältbart element- En kalibrerad länk som smälter under felström.
• Bultade terminaler- Metallkulor eller flänsar som är fästa säkert med bultar.
• Isolerande kropp- Vanligtvis keramik eller epoxi för hög dielektrisk styrka.
• Båge - släckningsmedium- Ofta kvartsand eller specialiserat fyllmedelsmaterial för att absorbera värme och släcka bågen.

Denna robusta konstruktion säkerställer en pålitlig anslutning till minimal kontaktmotstånd, vilket gör bultade säkringar särskilt lämpliga för hög - felströmmapplikationer.

1.2 Typiska spänningar och strömområden och vanliga varianter

Bultade säkringaranvänds oftast imedelspänning(1 kV - 36kV) ochhögspänning (>36kv) system. Nuvarande betyg sträcker sig vanligtvis från några amperer till flera kiloamper, beroende på applikationen. Vanliga varianter inkluderar:

• Bultad - typkassettsäkringar- med cylindriska kroppar och bultade ändar.
• Flänsade bultade säkringar- Designad för stora växelfack.
• Hög - spänningsbultar säkringar- Förstärkt för användning i verktygsstationer och kraftverk.

Varje typ väljs baserat på avbrottskapacitet, fysiskt fotavtryck och termiska uthållighetskrav.

2. Hur bultade säkringar fungerar - driftsprinciper

2.1 Aktuell - Begränsande beteende och båge fysik

När en felström passerar genombultad säkring, det smältbara elementet värms snabbt upp och smälter. Detta initierar en elektrisk båge inuti säkringskroppen. Bågen sträckas och kyls av sanden eller isolerande fyllmedel, som absorberar energin och släcker bågen. Eftersom säkringen avbryter felet inom några millisekunder fungerar det som ennuvarande - begränsningsenhet, reducera Let - genom energi (i²t) och skydda nedströmsutrustning.

2.2 Skillnader kontra andra säkringstyper (utvisning, HRC, patron)

Bultade säkringarskiljer sig väsentligt från andra säkringstyper:

• HRC -säkring- även nuvarande - begränsning, men vanligtvis mindre och designad för klipp - i installationen snarare än bultade terminaler.
• Utvisningssäkring- Berättar på gasutvisning för att släcka bågen, vilket ofta producerar buller och kräver utomhusbruk.
• Patronsäkring- Vanligtvis används i låg - spänningssystem, vilket ger enklare ersättning men mindre mekanisk robusthet.

Jämfört med dessa,bultade säkringarGe överlägsen stabilitet, högre avbrottsbetyg och bättre prestanda under tunga - tullindustriförhållanden.

3. Bygg- och arbetsprincip

3.1 Säkringselement

Säkringselementet i en bultad säkring är vanligtvis tillverkad av silver eller koppar, utformat för att smälta under specifika överströmsförhållanden. Precisionsdesignen säkerställer förutsägbar drift under felförhållanden.

3.2 Arc - släckningsmedium

Bultade säkringar innehåller vanligtvis kvartsand eller liknande båge - släckningsfyllmedel för att säkert släcka bågen som bildas när säkringselementet smälter. Detta förhindrar explosioner och säkerställer säkerhet.

3.3 Slutterminaler

De bultade terminalerna säkerställer fast mekanisk och elektrisk kontakt. Dessa anslutningar minimerar motstånd och uppvärmning vid gränssnittet, vilket gör säkringen lämplig för hög - belastningsförhållanden.

4. Fördelar med bultade säkringar

• Pålitlig anslutning: Den bultade designen ger starkare mekanisk styrka jämfört med klipp - i säkringar.
• Högavbrottskapacitet: Lämplig för att hantera stora felströmmar utan skador på systemet.
• Varaktighet: Tål vibrationer, temperaturförändringar och mekanisk stress.
• Säkerhet: Säkerställer stabil båge - släckning och minskar risken för oavsiktlig lossning.
•

5. Tillämpningar av bultade säkringar

5.1 Industrial Power Distribution

Bultade säkringar används i stor utsträckning iindustrivwits, motorskyddskretsarochkontrollpanelerdär höga felströmmar förväntas.

5.2 System för förnybar energi

Solkombinationslådor och vindkraftverk använder ofta bultade säkringar på grund av deras höga tillförlitlighet och förmåga att motstå hårda förhållanden.

5.3 Verktyg och högspänningsnätverk

I medium - spänning och hög - spänningsstationer fungerar bultade säkringar som säkerhetskopiering för transformatorer och kondensatorbanker.

6. Installation och underhåll

6.1 Riktlinjer för installation

• Se till att rena och platta kontaktytor innan du bultar säkringen.
• Använd vridmomentinställningar som rekommenderas av tillverkaren för att undvika över - åtdragning eller under - åtdragning.
• Kontrollera justering av terminaler för att förhindra mekanisk stress.

6.2 Underhållspraxis

• Kontrollera regelbundet bultar för täthet och tecken på korrosion.
• Byt ut säkringar efter drift; aldrig re - Använd en blåst säkring.
• Håll ordentliga register över säkringsersättning för att spåra systemhälsa.
•

7. Standarder och certifieringar

7.1 IEC 60269

Anger allmänna krav för låg - spänningssäkringar, inklusive bultade typer, vilket säkerställer internationell konsistens.

7.2 UL 248

Definierar säkerhets- och prestandanormer för säkringar på den amerikanska marknaden och täcker avbrott och temperaturgränser.

7.3 IEEE/ANSI -standarder

Appliceras i Nordamerika för medium - och hög - spänningssäkringar, vilket säkerställer kompatibilitet med industriella och verktygssystem.

8. Hur man väljer rätt bultad säkring

9.faq

F1: Varför föredras bultade säkringar i tunga - pliktapplikationer?

Eftersom de ger en säker mekanisk anslutning, minskar risken för överhettning eller lossning under högströmbelastning.

F2: Kan bultade säkringar användas i Solar PV -system?

Ja, de används ofta i kombinationslådor och inverterare där tillförlitligheten är kritisk.

F3: Är bultade säkringar återanvändbara?

Nej, när en bultad säkring fungerar (slag) måste den ersättas med en ny.

10. Slutsats

Bultade säkringar spelar en avgörande roll för att skydda hög - Power Electrical Systems. Deras säkra anslutningar, kapacitet med hög brytning och efterlevnad av internationella standarder gör dem nödvändiga inom industriella, förnybara och verktygsapplikationer. Genom att välja rätt specifikationer och följa korrekt installations- och underhållsmetoder kan ingenjörer säkerställa maximal säkerhet och tillförlitlighet för sina system.
